WS5-WML
Fairino FR5-WMLDuże konstrukcje i długie spoiny, gdy liczy się zasięg ramienia.
- Zasięg ramienia
- 1900 mm
- Powtarzalność
- ±0,1 mm
- Udźwig
- 5 kg
- Baza cobota
- System PIN 28 — w zestawie
Gotowe zestawy Welderstal
Zestawy z cobotem
Pięć gotowych stanowisk: spawanie MIG/MAG, procesy laserowe i paletyzacja.
Każdy zestaw to gotowe stanowisko: ramię, baza, osprzęt procesu, plugin, dostawa, uruchomienie, szkolenie operatora i wsparcie techniczne. Różni je to, co robią z detalem — czy cobot do niego dojeżdża, czy detal się obraca, jakim procesem łączymy materiał i czym kończy się linia.
Opisz proces i dobierzemy zestaw
Baza stanowiska
Zestaw podstawowy
Powtarzalne detale, które mieszczą się w obszarze pracy ramienia.
Zobacz zestaw
Oś liniowa

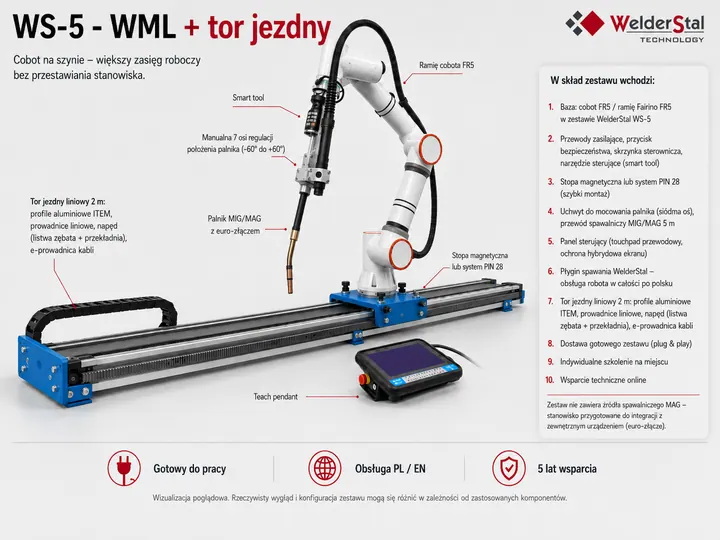

Zestaw z torem jezdnym
Długie konstrukcje albo kilka gniazd roboczych w jednej linii.
Zobacz zestaw
Oś obrotowa

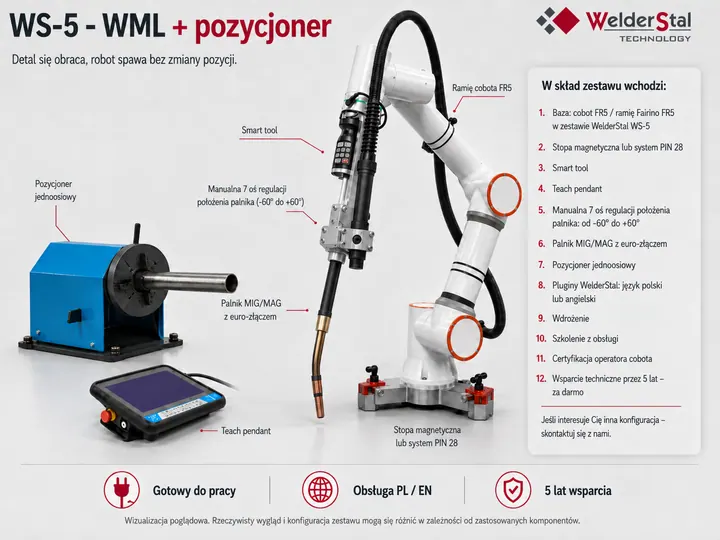

Zestaw z pozycjonerem
Spoiny obwodowe na rurach, tulejach i wałkach.
Zobacz zestaw
Proces laserowy
Zestaw ze spawarką laserową
Proces zakwalifikowany do lasera: spawanie, czyszczenie albo cięcie.
Zobacz zestaw
Koniec linii

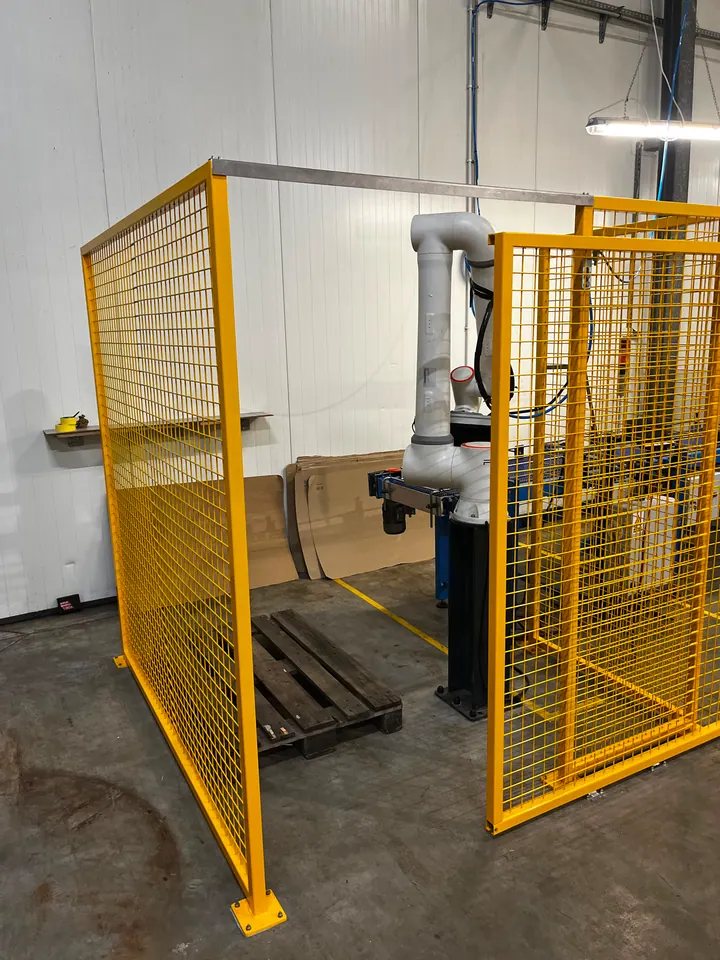

Zestaw do paletyzacji
Układanie kartonów, worków i pojemników z końca linii na paletę.
Zobacz zestaw Druga decyzja
Który cobot wchodzi do zestawu
Każdy z zestawów spawalniczych budujemy na jednym z dwóch ramion: WS5-WML albo WS-5. Reszta zestawu pozostaje ta sama, a wybór ramienia zmienia zasięg, powtarzalność i sposób mocowania cobota.
WS-5
Fairino FR5Mniejsze detale i ciasne stanowiska, gdy liczy się dokładność.
- Zasięg ramienia
- 922 mm
- Powtarzalność
- ±0,02 mm
- Udźwig
- 5 kg
- Baza cobota
- Stopa magnetyczna albo system PIN 28
Dlaczego baza zależy od ramienia
Im dłuższe ramię, tym większy moment na bazie cobota. Przy zasięgu 1900 mm stopa magnetyczna nie utrzymuje stanowiska, dlatego zestaw z WS5-WML dostarczamy na trzpieniach ustalających PIN 28. Zestaw z WS-5 może pracować na stopie magnetycznej, jeśli stanowisko ma być przenoszone między stalowymi powierzchniami.
Pierwsza decyzja
Pięć zestawów, pięć różnych zadań
Wybór zaczyna się od geometrii detalu i miejsca w hali, a nie od parametrów ramienia. Tabela porządkuje, do czego służy każdy zestaw.
| Zestaw | Kiedy ma sens | Co dokładamy |
|---|---|---|
| Zestaw podstawowy | Powtarzalne detale, które mieszczą się w obszarze pracy ramienia. | Bez dodatkowej osi |
| Zestaw z torem jezdnym | Długie konstrukcje albo kilka gniazd roboczych w jednej linii. | Zewnętrzna oś liniowa 2 m |
| Zestaw z pozycjonerem | Spoiny obwodowe na rurach, tulejach i wałkach. | Zewnętrzna oś obrotowa |
| Zestaw ze spawarką laserową | Proces zakwalifikowany do lasera: spawanie, czyszczenie albo cięcie. | Osobna architektura i szkolenie |
| Zestaw do paletyzacji | Układanie kartonów, worków i pojemników z końca linii na paletę. | Cobot na słupie, wygrodzenie i przenośnik |
Wspólny zakres
Co dostajesz w każdym zestawie spawalniczym
Zestawy spawalnicze różnią się osią zewnętrzną, ale mają wspólną podstawę. Zestaw do paletyzacji ma inny skład — jego zakres opisujemy na osobnej stronie.

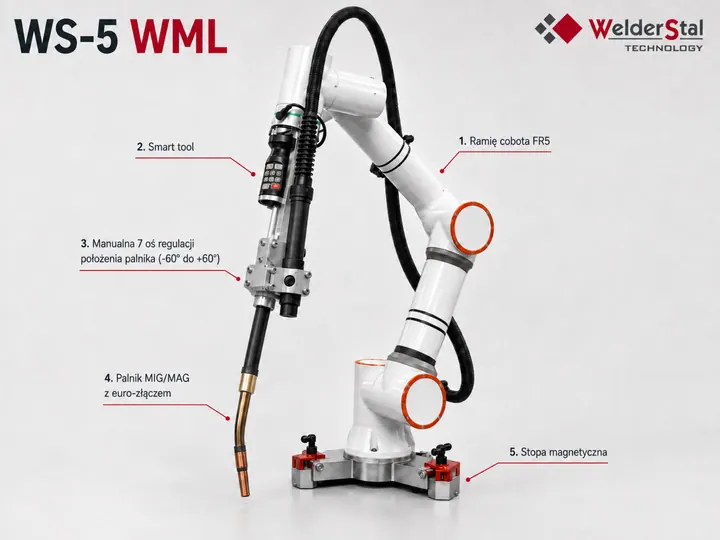

Zobacz zestaw do paletyzacji- ✓Ramię cobota do wyboru — WS5-WML albo WS-5 — z zasilaniem, przyciskiem bezpieczeństwa i skrzynką sterowniczą
- ✓Baza cobota dobrana do ramienia: system PIN 28 w zestawie z WS5-WML, stopa magnetyczna albo PIN 28 w zestawie z WS-5
- ✓Smart tool, manualna siódma oś i regulowany uchwyt palnika
- ✓Przewód MIG/MAG 5 m, panel sterujący i plugin spawania Welderstal PL/EN
- ✓Dostawa, uruchomienie, szkolenie operatora i certyfikacja odpowiadająca stanowisku
- ✓5 lat bezpłatnego wsparcia technicznego
FAQ
Pytania o gotowe zestawy
Czym różni się zestaw od samego cobota?
Zestaw to gotowe stanowisko: ramię cobota, baza, osprzęt procesu, plugin, dostawa, uruchomienie, szkolenie operatora i wsparcie techniczne. Sam cobot to tylko ramię — bez doboru bazy, osprzętu i wdrożenia.
Który cobot wchodzi do zestawów spawalniczych?

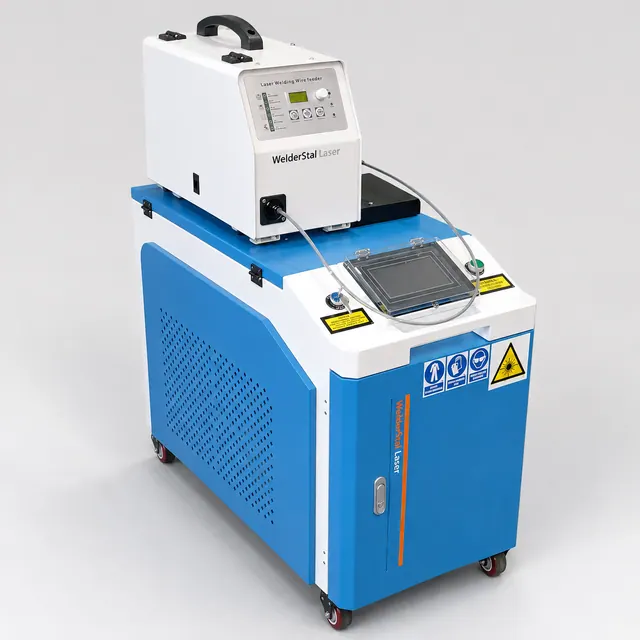

Do wyboru WS5-WML albo WS-5. WS5-WML ma zasięg 1900 mm i powtarzalność ±0,1 mm, WS-5 ma 922 mm i ±0,02 mm. Reszta zestawu jest taka sama. Zestaw do paletyzacji budujemy na WS-20, a zestaw ze spawarką laserową na WS5-WML z urządzeniem WLS-2000.
Czy zestaw można rozbudować później o tor albo pozycjoner?
Zewnętrzną oś dokładamy do istniejącego stanowiska, ale wymaga to ponownej oceny miejsca, mocowania detalu i kalibracji. Taniej i szybciej jest przewidzieć oś przy pierwszym doborze, dlatego pytamy o plany na kolejne detale już na etapie kwalifikacji.
Czy da się zamówić zestaw bez wdrożenia?
Nie dzielimy zestawu na sam sprzęt. Dostawa, uruchomienie, szkolenie operatora i certyfikacja odpowiadająca stanowisku są częścią zakresu, bo od nich zależy, czy stanowisko realnie ruszy w produkcji.
Kwalifikacja procesu
Nie wiesz, który zestaw pasuje do Twojego detalu?
Opisz detal, materiał, wielkość serii i miejsce przy stanowisku. Odpowiemy, który zestaw ma sens, a jeśli żaden — powiemy to wprost.
Opisz proces i dobierzemy zestaw
